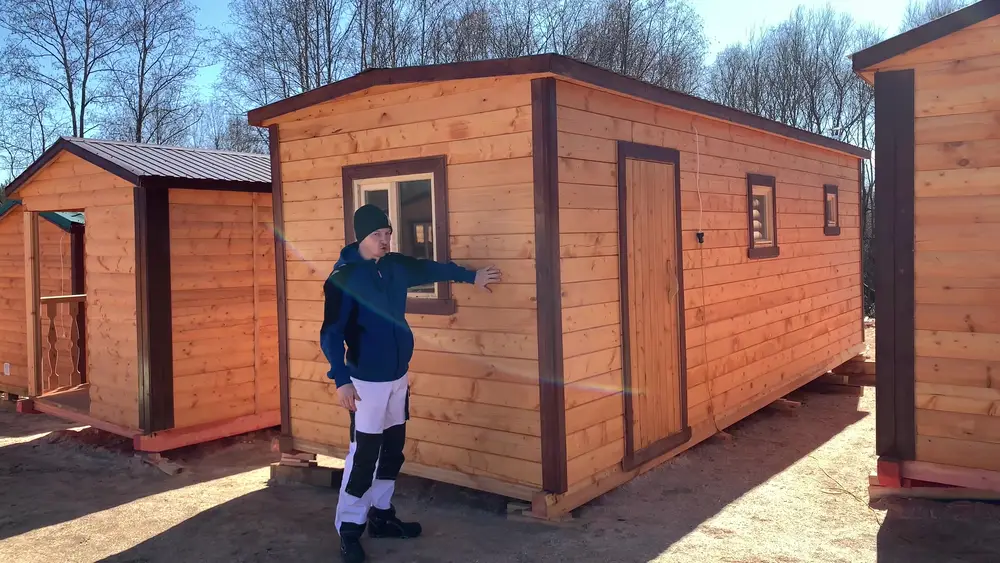

Перед нами мобильная баня 2,3 × 7 метров с рядом индивидуальных решений по заказу клиента. Главная инженерная особенность: в парной выполнена вентиляция «Басту», а в моечном отделении сделана отдельная отдушина. Это первый наш опыт работы с системой «Басту», и в этой статье мы по порядку показываем, как она устроена: приток воздуха под печь, короб с клапаном и шибером в углу парной и труба с выходом наружу.
Что такое вентиляция «Басту»
«Басту»: шведская система вентиляции для бани. Её смысл простой: свежий воздух заходит снизу около печи, прогревается от каменки, поднимается вверх и уходит через отдельный канал с регулируемым клапаном.
Что это даёт клиенту:
- В парной не застаивается воздух, дышать легче даже при высокой температуре
- Можно регулировать интенсивность обмена воздуха: открыл клапан шире, поток сильнее
- Влажный пар отводится отдельно, не оседая на стенах парной
В этой бане «Басту» состоит из двух частей: приток воздуха под печь и вытяжной короб в углу парной с клапаном, шибером и трубой.
Размеры и конструкция бани
- Длина бани: 7 метров
- Ширина: 2 метра 30 сантиметров
- Количество венцов: 16
- Конёк: 15 сантиметров
- Высота потолков внутри: 2 метра 13 сантиметров
- Основание: брус сечением 100 × 150 миллиметров
- Лаги: доска 40 × 100 мм с шагом 0,5 м
- Стропильная система: доска 40 × 150 мм
- Кровля: цветной профнастил
- Потолки в бане прямые
Между венцами проложено джутовое полотно: оно перекрывает щели между брусьями.
Профилированный прямой брус, а не блок-хаус

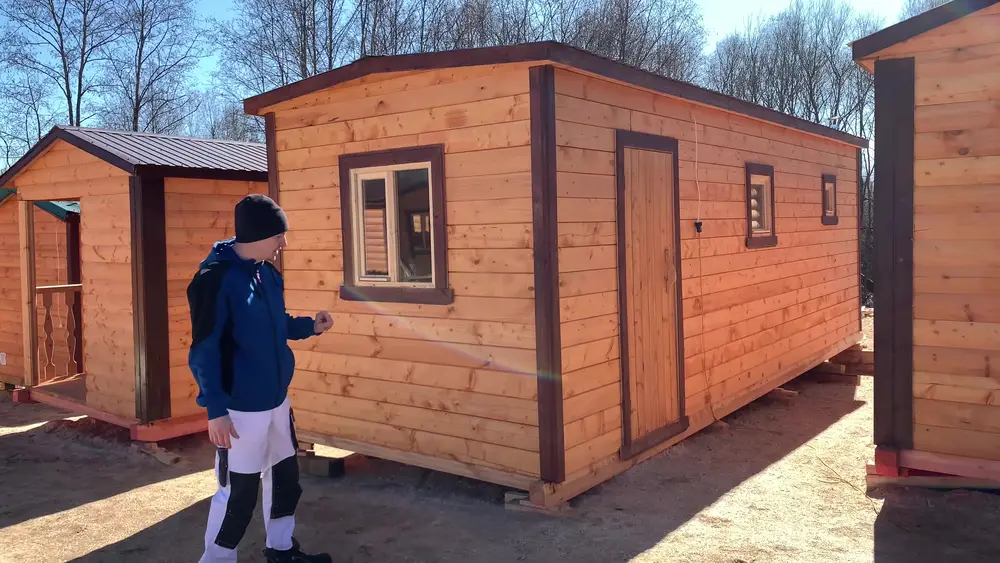

Снаружи баня выглядит необычно: стены ровные, без «бочковой» округлости. Дело в том, что эта баня собрана из профилированного прямого бруса с прямой прострожкой. На большинстве наших бань мы используем брус с прострожкой под блок-хаус, у которого передняя кромка закруглена. Здесь по заказу клиента прострожка прямая: бока бруса плоские, и стена выглядит как ровная плоскость.
Визуально такая баня смотрится строже и аккуратнее, без «полусруба-полудачи». Это вопрос вкуса, по теплу и прочности оба варианта равноценны.
Конёк всего 15 сантиметров и потолки 2,13 м
При взгляде на крышу видно, что конёк у этой бани невысокий: всего 15 сантиметров. Это сделано намеренно. Готовая баня везётся по дорогам общего пользования, и у транспорта есть ограничения по высоте.
Чтобы клиент получил более высокие потолки внутри (2 метра 13 сантиметров), мы прибавили один венец к стенам и убавили высоту конька. В результате крыша выглядит более плоской, зато в полный рост в бане стоит даже высокий человек.
Предбанник без мебели по желанию заказчика
Заходим в первое отделение. Это предбанник размером 2,2 × 2,1 метра. По желанию заказчика мебели в комнате отдыха нет, только одна лавка длиной 1,9 метра и шириной 70 сантиметров.

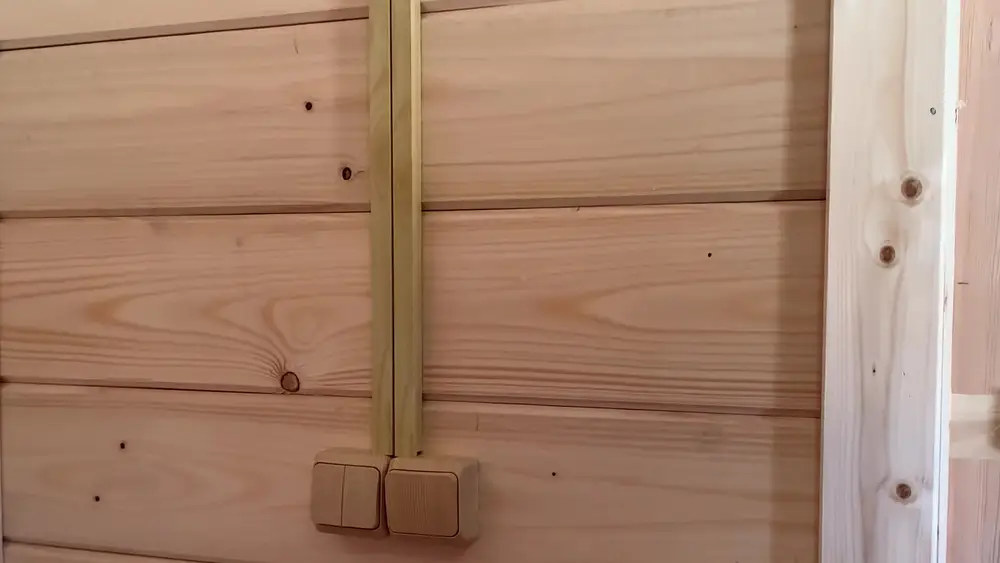

По всей бане проведена проводка, и в предбаннике установлены отдельные выключатели: по одному на каждое из трёх отделений. Это удобно, потому что можно включить свет только там, где он сейчас нужен.
Дополнительно по желанию заказчика установлена розетка в самом низу помещения. Низкая розетка нужна, чтобы шнур от удлинителя не висел поперёк комнаты, а уходил вниз к плинтусу.
У входа в баню снаружи мы видим вилку: к ней подключается удлинитель от участка, чтобы запитать освещение. Во всей бане установлены клиновые двери с деревянными ручками.
Моечное отделение и отдушина
Следующее отделение, моечное, размером 1,9 × 2,1 метра. В нём:
- Окошко
- Хвойный пол
- Слив сделан по технологии «Желоб»
- Кран для слива воды
- Отдушина в стене по желанию заказчика

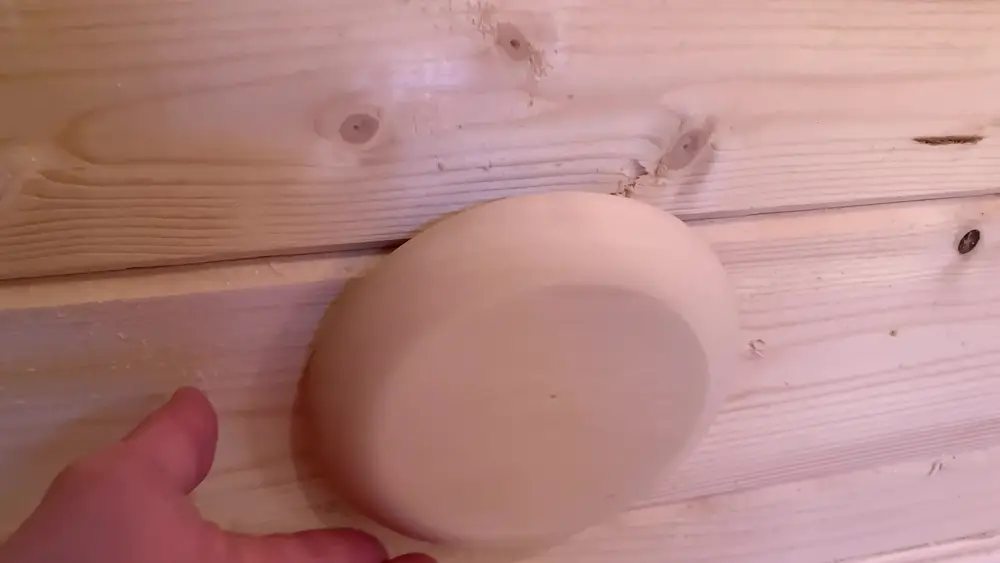

Отдушина: сквозное круглое отверстие в стене, через которое лишний пар и влага из моечной уходят наружу. Сверху отверстие закрыто деревянной поворотной заслонкой: её можно полностью открыть, прикрыть наполовину или закрыть совсем. Это позволяет настроить интенсивность проветривания после душа.
Слив сделан по технологии «Желоб»: вдоль пола проходит узкая решётка, под ней наклонный жёлоб, и вода уходит за пределы бани. Лужи не остаются, а доски пола не промокают.
Печь Ермак 16-ПС с топкой из моечной
В моечной установлена дровяная печь с выводом топки наружу. В этой бане установлен Ермак 16-ПС: топится из моечного отделения, а корпус печи и каменка выходят в парную.
В этой бане Ермак 16-ПС. По умолчанию в Базовой и Комфорт сейчас ставим Ермак 12-Т, в Максимум Grill’D Cometa Vega Long, а модель 16-ПС делаем по запросу клиента.
Конструкция «топка из моечной» удобна для тех, кто парится один: можно подкидывать дрова, не выходя в парилку.

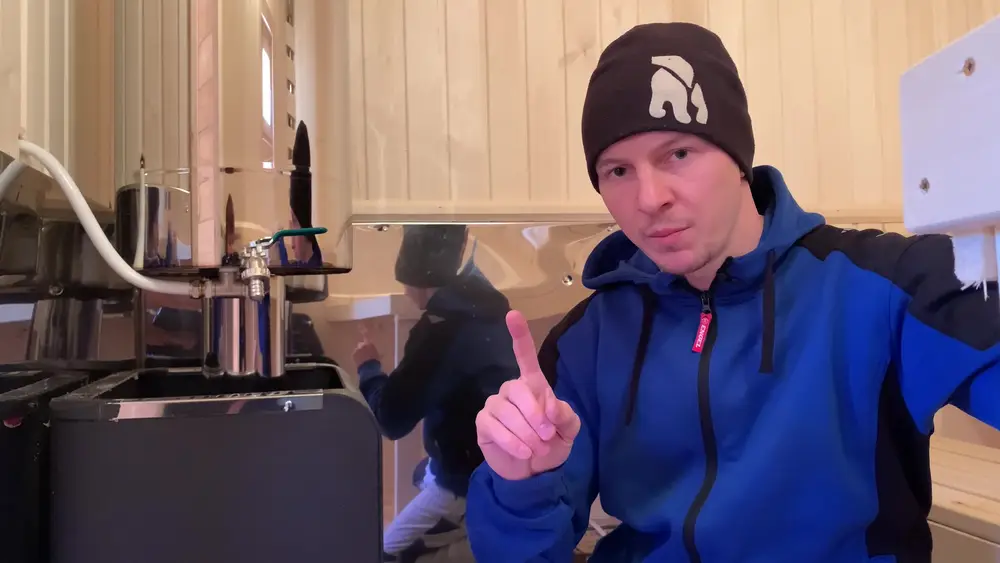

Парное отделение и печь с баком на трубе
Заходим в индивидуальное парное отделение, выполненное по заказу клиента.
Внутри парной:
- Верхний полок угловой в 7 досок, ширина 80 сантиметров
- Нижний полок выполнен в 4 доски
- При входе сразу располагается печь, которая топится из моечной
- Труба печи выходит в кровлю через марку «Феррум»
- Вокруг печи установлены заводские экраны
- На печи бак на трубе на 60 литров
«Феррум»: потолочный узел с разделкой, через который труба от печи проходит сквозь деревянный потолок. Узел не даёт жару от трубы достать до древесины и обеспечивает пожарную безопасность.
Бак на трубе использует горячий выхлоп от печи: дым проходит через бак, отдаёт ему тепло, и пока топится баня, параллельно греется вода для мытья. В этой бане объём бака 60 литров.
Приток воздуха под печь: первая часть «Басту»
Одна из двух составляющих вентиляции «Басту»: приток воздуха под печь. Холодный воздух с улицы подтягивается прямо в зону каменки, прогревается и поднимается вверх.
В этой бане приток выполнен непосредственно под печью: сделано отверстие в полу с улицы под топку, закрытое простой задвижкой. Когда задвижка сдвинута в сторону, приток открыт и воздух идёт под печь. Когда задвижка закрыта, приток перекрыт и в парной воздух не движется.
Зачем это нужно: открытый приток в момент протопки усиливает горение в печи, потому что огонь получает больше кислорода. После протопки задвижку можно прикрыть, и тепло в парной удерживается дольше.

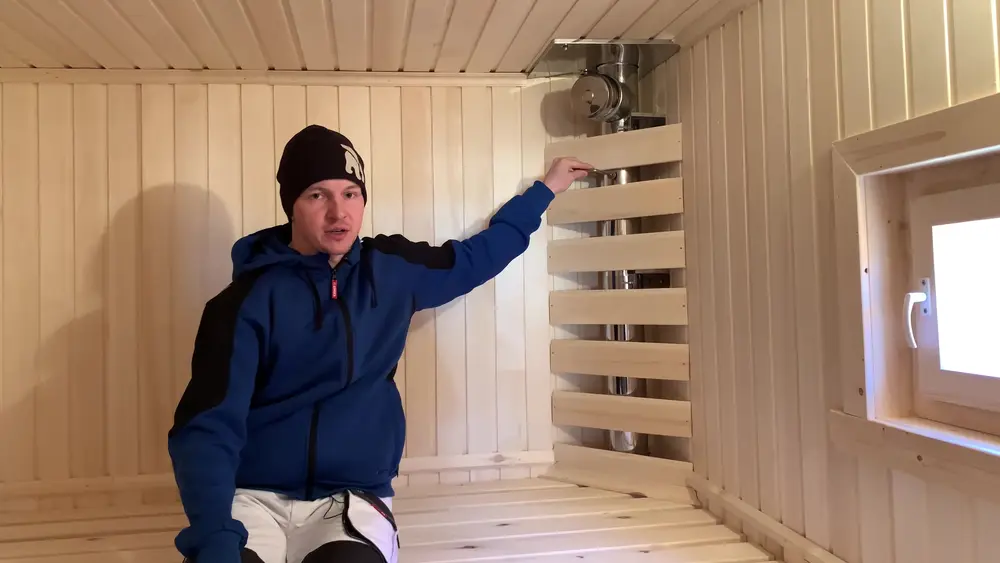

Короб вентиляции «Басту» в углу парной
В этом углу парной располагается сама вентиляция «Басту». Это вертикальный короб с тремя элементами:
- Сверху: клапан, который можно открывать вручную для притока свежего воздуха в парную.
- Посередине: шибер, задвижка на трубе. Им включают и выключают всю вентиляцию: повернул ручку и поток открыт, повернул в другую сторону и перекрыт.
- Внизу: открытая часть трубы, в которую попадает пар из парной и через всю трубу выходит непосредственно на улицу.
Деревянные планки на коробе закрывают трубу от прямого контакта со стенкой и одновременно дают воздуху проходить между ними.
Это для нас первый опыт выполнения вентиляции «Басту», поэтому отдельно скажу: возможны разные варианты изготовления. Можно ставить разные марки труб, можно сделать более основательный короб под вентиляцию. Сложность исполнения влияет на цену, но всё это возможно сделать по индивидуальному запросу.
Высота потолков 2 метра 13 сантиметров на практике
Что такое высота потолков 2 метра 13 сантиметров на деле: в парной можно полностью вытянуться в полный рост, рука вверх не упирается в потолок. Для людей высокого роста и для тех, кто парится с веником стоя, это критично.
Стандартная высота потолков в мобильной бане 2 метра. Прибавка в 13 сантиметров получается за счёт того, что мы добавили один венец, а высоту конька соответственно убавили до 15 сантиметров.
Сколько индивидуальных решений в этой бане
В этой бане сразу несколько необычных особенностей по запросу заказчика:
- Индивидуальная проводка с выключателями на каждое отделение и розеткой внизу
- Вентиляция «Басту» в парной
- Отдушина в моечном отделении
- Полки и мебель индивидуальных размеров
- Профилированный прямой брус вместо стандартного блок-хауса
- Высота потолков 2 м 13 см за счёт дополнительного венца
Если нужны точные подробности, размеры мебели и помещений этой бани, напишите нам: мы отправим проект со всеми размерами и подробной спецификацией.
Частые вопросы про вентиляцию «Басту» в бане
В чём отличие «Басту» от обычной отдушины в парной?
Обычная отдушина: одно отверстие в стене с заслонкой, открыл и воздух уходит куда-то вверх. «Басту»: полноценная двухконтурная система, снизу приток под печь, сверху регулируемый клапан и труба с шибером, которая выводит пар наружу. Воздух в парной идёт по контуру, а не просто проветривается.
Зачем нужен приток воздуха именно под печь?
Холодный воздух с улицы подходит под топку, прогревается от каменки и сам поднимается вверх. Это создаёт устойчивый поток воздуха в парной без принудительной вытяжки. Заодно открытый приток в момент протопки усиливает горение в печи, потому что огонь получает больше кислорода.
Можно ли управлять интенсивностью «Басту»?
Да, для этого в коробе стоит шибер: повернули ручку, и поток воздуха открыт, повернули обратно, и перекрыт. Сверху на коробе ещё есть клапан для дополнительного притока свежего воздуха в парную. Сочетанием шибера и клапана регулируется, насколько активно идёт обмен воздуха.
Почему конёк у этой бани такой низкий: всего 15 сантиметров?
Готовая баня везётся по дорогам общего пользования, и есть ограничения по высоте при транспортировке. Мы прибавили один венец к стенам, чтобы поднять потолки до 2 метров 13 сантиметров внутри, и пришлось убавить конёк до 15 сантиметров, чтобы баня вписалась в транспортный габарит.
Можно ли сделать «Басту» в любом размере бани?
Да, это индивидуальная опция, и она возможна на любых размерах мобильной бани. Возможны разные варианты исполнения: разные марки труб, более простой или более основательный короб. Сложность исполнения влияет на цену конкретного решения.
Чем отличается профилированный прямой брус от привычного блок-хауса?
Прямой брус с прямой прострожкой даёт ровные плоские стены без округлой кромки. Блок-хаус с закруглённой передней стороной даёт визуальный эффект «бочки» или сруба. По теплу, прочности и долговечности оба варианта равноценны, разница только визуальная.
Что такое потолочная разделка «Феррум» и зачем она нужна?
Это потолочный узел, через который труба от печи проходит сквозь деревянный потолок. Узел не даёт жару от трубы достать до древесины: между трубой и деревом остаётся защитный зазор с негорючим материалом. Это обязательный элемент пожарной безопасности при выводе трубы через деревянный потолок.
