К вам приехала готовая мобильная баня под ключ. Печь стоит на месте, разделка в стене готова, в комплекте поставки лежит набор труб дымохода. Дальше всё сводится к двум задачам: собрать дымоход с выводом в стену и обжечь печную краску за первой протопкой. Разберём оба этапа последовательно, как мы делаем это на каждой передаче бани заказчику.
Что входит в комплект дымохода
Перед сборкой имеет смысл выложить весь комплект на лавку и сверить, что ничего не потерялось при разгрузке. Стандартный набор труб для мобильной бани с выводом в стену выглядит так:
- две метровые трубы из нержавейки
- одна полуметровая труба
- шибер (он же задвижка)
- зонтик
- два колена (поворота)
- кронштейн для удержания трубы снаружи
- 6 хомутов
Если чего-то не хватает, об этом проще узнать сейчас, до начала сборки, чем посередине установки. На фото выше всё, что должно быть в коробке.
Шибер: задвижка для регулировки тяги
Шибер это плоская пластина внутри корпуса трубы, которая выдвигается ручкой-барашком сбоку. Когда баня уже протоплена, шибером можно прикрыть тягу, чтобы тепло не уходило в трубу слишком быстро. На сборке шибер ставится одним из первых элементов снизу, сразу над печью.
Сборка дымохода: с какой стороны труб начинать
У каждой трубы из нержавейки есть две стороны: одна пошире, другая поуже. Это сделано не случайно. Широкой стороной труба надевается сверху на узкую часть следующей трубы. Такой порядок называется «сборка по конденсату»: если на холодной трубе осядет влага, она стечёт по внутренней стенке вниз, в печь, а не наружу через стыки.

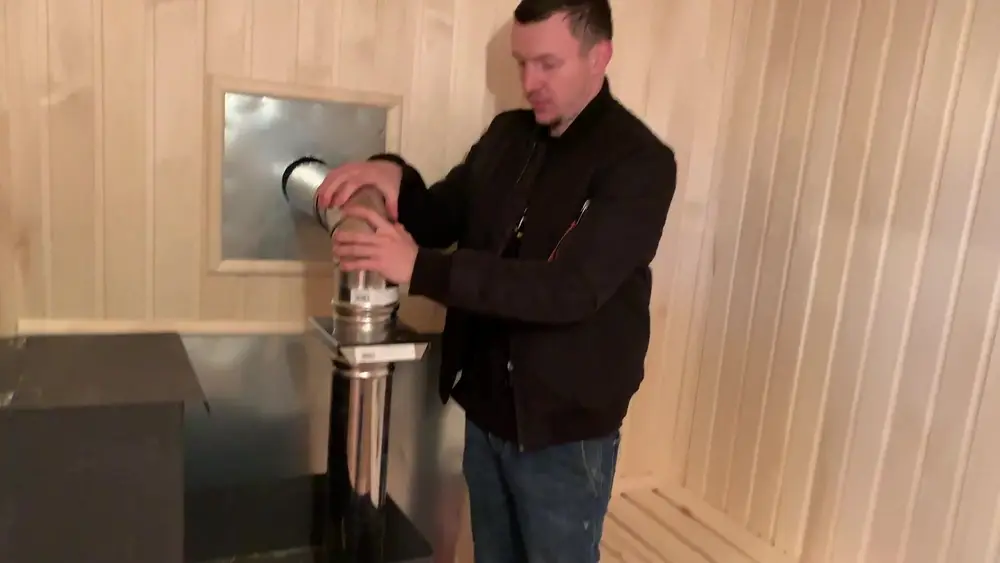

Сборку дымохода в парной мы начинаем с полуметровой трубы. Её надеваем широкой стороной на патрубок печи. Сразу за ней, чтобы не мешал поворот, ставим первую метровую трубу, которая пойдёт в стену. Затем шибер. Затем поворот (колено), который соединит вертикальную часть с горизонтальным выходом в стену.

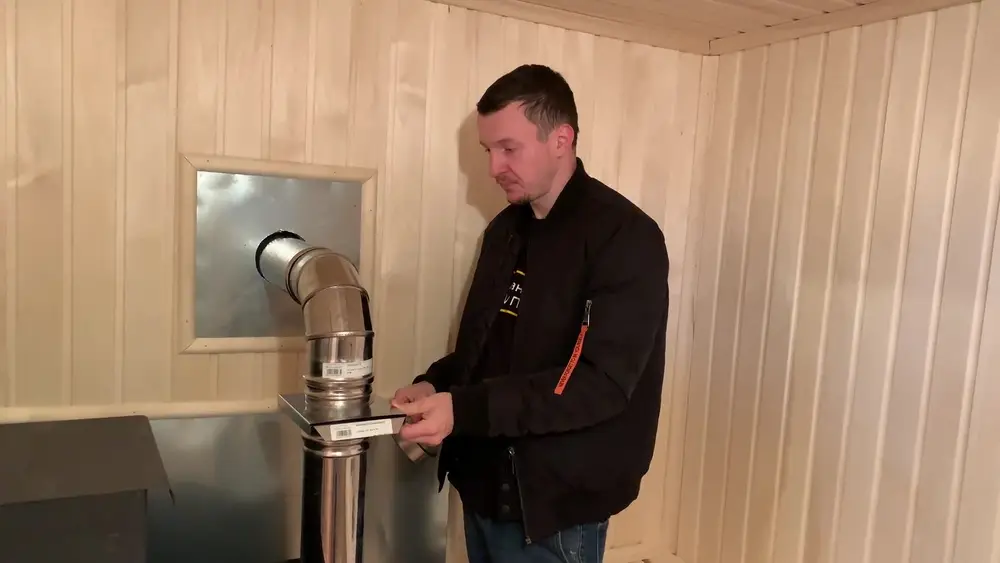

Дальше остаётся только вывести метровую трубу через стенную разделку наружу. Разделка это квадратный лист металла, прибитый на стене вокруг отверстия для трубы. Она уже есть на готовой бане: ничего вырезать или досверливать не нужно, труба просто проходит через подготовленное отверстие.

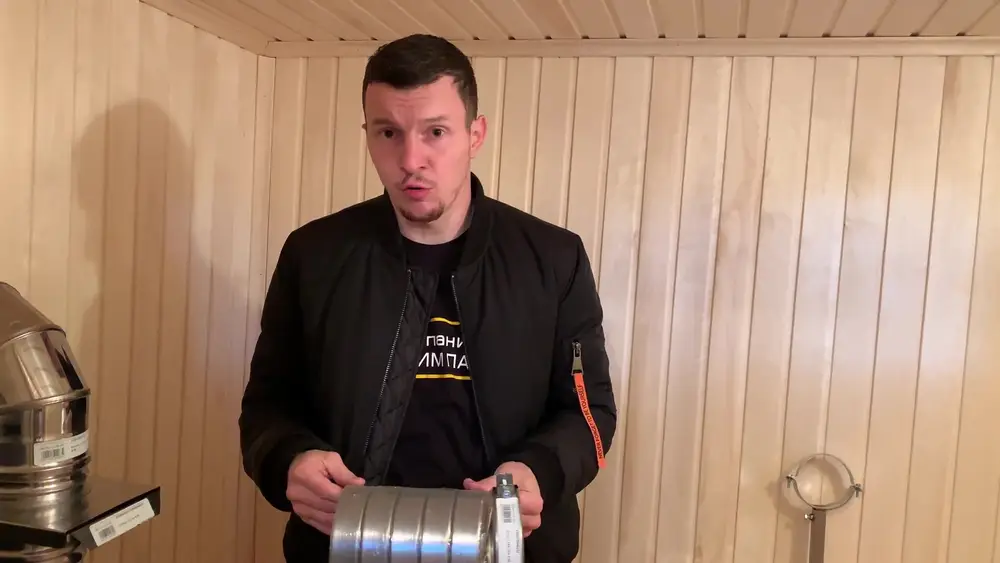

Зачем нужны хомуты и куда их ставить
После того как трубы собраны вертикально друг над другом, они держатся в посадке за счёт телескопического стыка широкой и узкой стороны. Этого достаточно, чтобы конструкция стояла, но трубы при этом немного гуляют. Чтобы стык был жёстче, на него надевают хомут: металлическое кольцо с зажимной защёлкой.
Хомут устанавливается так: сначала кольцо надевается на трубу, потом две трубы соединяются между собой, потом хомут двигается на сам стык и затягивается винтом. Острой необходимости класть все шесть хомутов сразу нет. Это, скорее, дополнительная опция: где-то трубы сидят плотно и без хомута, где-то их хочется зафиксировать пожёстче. Поэтому используйте хомуты на своё усмотрение: пара ключевых стыков, либо все шесть, как удобнее.
Один стык, на котором хомут реально нужен, мы покажем чуть ниже, когда дойдём до сборки наружной части.
Отдельно стоит сказать про внешний вид трубы после первой протопки. Сейчас, на сборке, нержавейка блестит и выглядит ровно. После того как печь протопится и трубы нагреются, металл потеряет блеск, и появится зеленоватый оттенок. Заодно стыки за счёт нагрева и расширения схватятся плотнее: после первой протопки трубы становится сложнее разобрать обратно.
Выход трубы из стены наружу

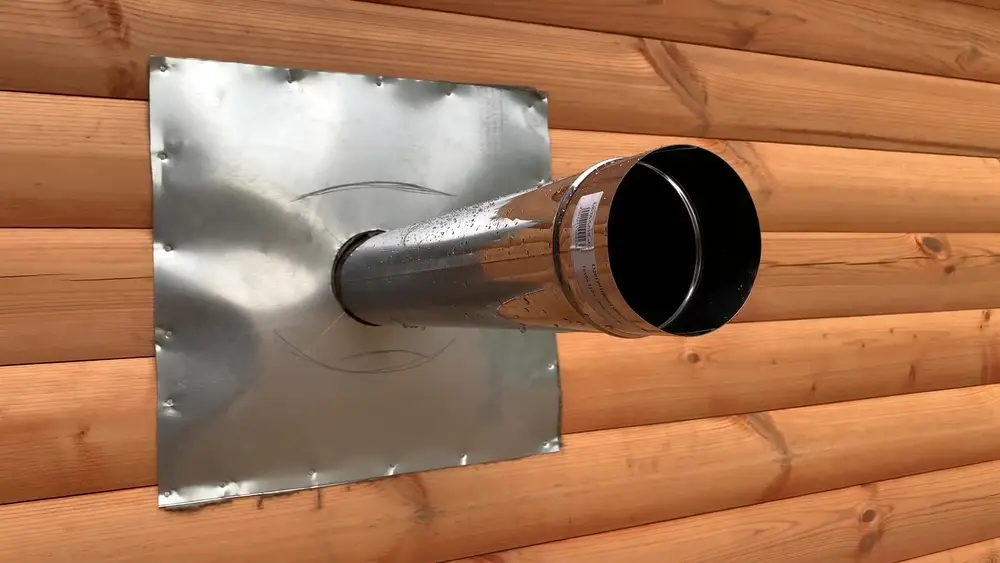

С наружной стороны бани метровая труба торчит из той же стенной разделки. Снаружи разделка тоже представляет собой квадратный металлический лист, через который проходит труба.

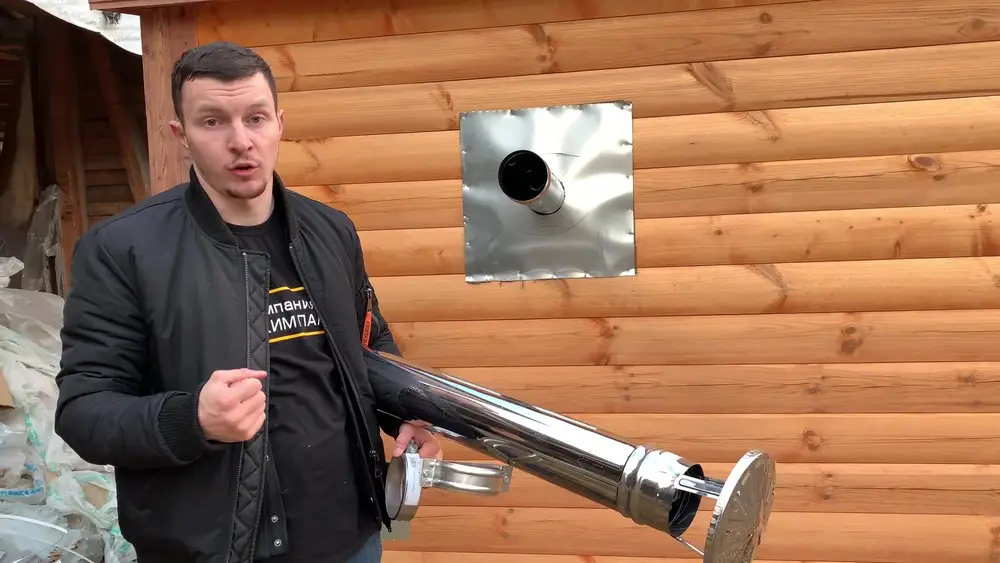

Снаружи к этой трубе нужно подсоединить вертикальный кусок дымохода: зонтик сверху и метровую трубу. Берём с собой на улицу зонтик, поворот, метровую трубу и идём собирать.
Сборка с улицы устроена просто. Сверху на трубу мы надеваем зонтик: это крышка с лопастями, которая защищает трубу от попадания дождя, мокрого снега и листьев. К зонтику снизу присоединяется метровая труба. К нижней части этой метровой трубы крепится поворот, и уже этот поворот насаживается на горизонтальный выход трубы из стены.

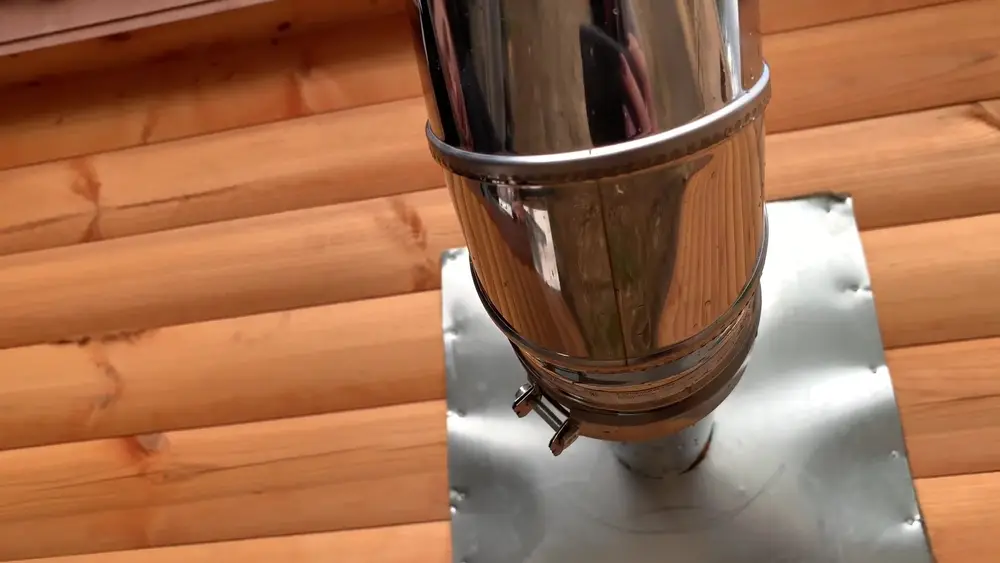

Вот именно тут хомут реально нужен. На повороте между вертикальной трубой и горизонтальным выходом из стены образуется большой рычаг: ветер давит на длинную вертикальную часть, а стык в основании может постепенно разболтаться. Хомут на этом стыке снимает риск того, что вертикальную трубу со временем загнёт или сорвёт сильным порывом. Поэтому здесь мы хомут ставим обязательно.
Кронштейн для трубы: крепление к стене

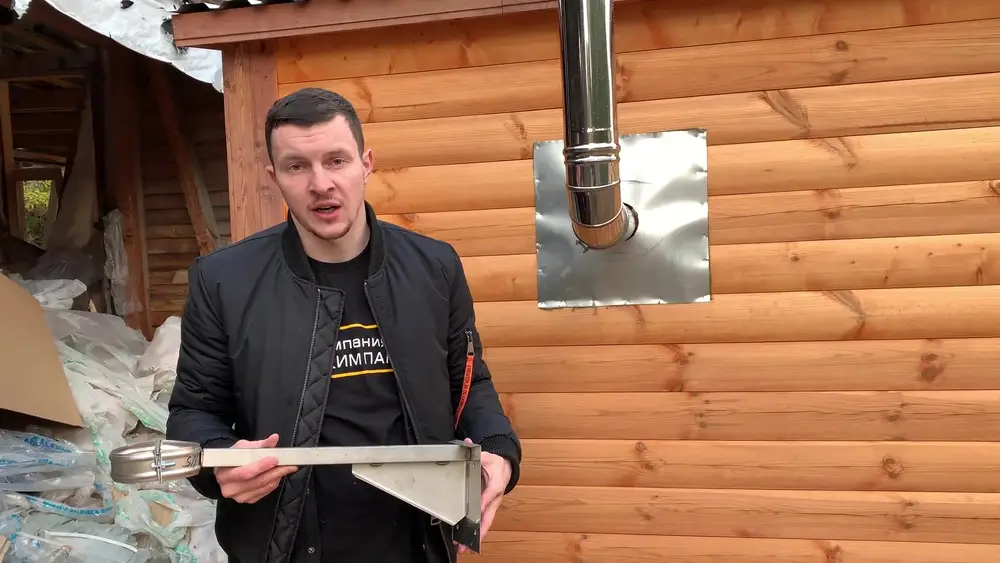

Помимо хомута, на наружный участок дымохода устанавливается ещё один элемент, кронштейн для трубы. Это раздвижная конструкция: длинная пластина-штанга крепится к стене бани четырьмя саморезами, а к её концу прикручено металлическое кольцо, которое обхватывает трубу. Раздвижной он для того, чтобы можно было выставить кольцо ровно по трубе на разном расстоянии от стены.
Кронштейн ставится примерно посередине вертикальной части трубы. Сначала прикручиваем пластину к стене четырьмя шурупами. Потом обхватываем кольцом трубу и затягиваем болты на 10: ключиком на 10 болтики откручиваются и закручиваются, в зависимости от нужного диаметра обхвата.
Кронштейн это страховка от ветра. На длинной вертикальной трубе при сильном порыве возникает заметный рычаг, и без бокового крепления трубу может наклонить или сдуть. С кронштейном вертикальная часть жёстко зафиксирована относительно стены, и никакой ветер ей не страшен.
Между трубой и стеной бани оставляем заметный зазор, порядка полуметра. Это санитарная дистанция: разогретая труба не должна касаться дерева. Кронштейн как раз и удерживает этот зазор стабильно, чтобы труба не приблизилась к стене со временем.
После того как зонтик стоит, метровая труба соединена с поворотом, поворот сидит на выходе из стены, хомут затянут на стыке и кронштейн прикручен, наружная часть дымохода готова.
Срок службы трубы и замена
Сами трубы из нержавейки расходный материал. Сколько они прослужат, зависит от того, как часто баня топится.
Если баню топят примерно раз в неделю, трубы спокойно ходят 3-4 года, иногда дольше. Видели рабочие комплекты по 4-5 лет на бане с такой нагрузкой.
Если баня используется интенсивно, несколько раз в неделю, ресурс уменьшается до года или двух. На частой эксплуатации трубы прогорают быстрее, особенно на участке прямо над печью, где температура самая высокая.
Когда придёт время менять трубы, разбирается вся сборка ровно в обратном порядке. Снимаем кронштейн, потом разбираем наружную часть, потом внутреннюю. Свежие трубы покупаются отдельно и ставятся точно так же, как и первый комплект. Только после первой протопки старые трубы снимаются уже не с такой лёгкостью, как новые: стыки за годы крепко схватились от нагрева, и местами их приходится расшатывать. Принцип сборки и порядок при замене остаются прежними.
Первая протопка печи: обжиг краски
После того как дымоход собран целиком, можно растапливать печь. Но первая протопка это не сразу мытьё и пар. Сначала с печи нужно убрать запах краски.
Печь приходит с производства, покрашенная специальной печной краской. Краска нужна, чтобы металл корпуса не ржавел и хорошо переносил нагрев. Но при первом сильном нагреве она ещё не полимеризовалась: летучие компоненты в составе только готовятся выгореть. Если сразу затопить печь на полную мощность и пойти париться, кабина наполнится резким химическим запахом, а парилка пропитается им надолго.
Поэтому первая протопка делается в режиме обжига. Принцип такой: печь топится небольшим количеством дров два-три раза подряд, с прогораниями между протопками. Каждая короткая протопка постепенно прогревает металл и заставляет краску докраситься, не выпуская весь запах одной большой волной.
По времени все 2-3 протопки вместе укладываются менее чем в час. То есть это не отдельный день: вы пришли к бане, протопили её один раз небольшой закладкой, дождались прогорания, повторили ещё один-два раза, и краска прошла обжиг. Параллельно из печи будет выходить характерный запах краски, и это нормально: именно этого мы и добиваемся, чтобы он выгорел заранее.
После того как 2-3 короткие протопки прошли и запах исчез, печь готова к нормальной эксплуатации. Дальше можно затапливать в полную силу, прогревать парилку и париться без всяких остаточных запахов. Этот ритуал с обжигом выполняется только один раз, в самом начале жизни бани. Все последующие протопки уже без ограничений.
Что важно запомнить
Если коротко собрать всю инструкцию по дымоходу и первой протопке мобильной бани:
- Сборка идёт снизу вверх по конденсату. Широкой стороной труба надевается на узкую сторону следующей. Тогда конденсат стекает в печь, а не наружу через стыки.
- Шибер ставится сразу над печью. Им можно прикрывать тягу, когда баня уже разогрета, чтобы тепло не уходило в трубу.
- Хомут обязателен на стыке наружного поворота. Остальные хомуты по желанию: где трубы гуляют, ставим, где сидят плотно, можно обойтись.
- Кронштейн крепится посередине вертикальной части снаружи. Защищает трубу от ветра и удерживает дистанцию между трубой и стеной.
- Первая протопка 2-3 раза небольшими закладками. Цель не нагреть парилку, а обжечь печную краску. Всё занимает меньше часа.
После этого баня полностью готова к нормальному использованию. На следующей топке уже без оглядки можно растапливать в полную силу.
Частые вопросы
Зачем у труб одна сторона шире, а другая уже?
Это особенность сборки дымохода «по конденсату». При остывании на внутренней стенке трубы оседает влага из дымовых газов. Если узкая сторона трубы находится внизу, а широкая сверху, конденсат стекает по внутренней стенке прямо в печь и сгорает там же. Если собрать наоборот, конденсат потечёт по наружной стенке через стыки и оставит ржавые потёки на стене и крыше бани. Поэтому всегда вставляем узкий конец вниз, широкий сверху.
Можно ли поставить меньше шести хомутов и не использовать все сразу?
Да, в комплекте шесть штук на случай, если захочется зафиксировать жёстко каждый стык. На практике достаточно хомута на стыке внешнего поворота с горизонтальным выходом из стены: это самый нагруженный стык, на который давит ветер. Остальные хомуты ставят по желанию, если конкретный стык сидит свободнее, чем хотелось бы.
Что за зеленоватый оттенок появляется на трубах после первой протопки?
Это нормальный побочный эффект нагрева нержавейки. При высоких температурах на поверхности стали образуется оксидная плёнка, которая меняет цвет от блестящего серебристого до зеленовато-синего и фиолетового. На прочность и срок службы трубы это не влияет, металл просто меняет внешний вид. После первой протопки трубы уже не выглядят как новые блестящие, и это правильное состояние.
Через сколько после установки бани можно её топить?
Сразу. Готовая мобильная баня приходит на участок с собранной коробкой, печью на месте и подготовленной разделкой в стене. Достаточно собрать дымоход и сделать первую протопку для обжига краски. Никакого выстаивания ждать не нужно: баня уже собрана на производстве, печь готова к работе.
Что делать, если запах краски не уходит после трёх протопок?
Иногда нужна дополнительная короткая протопка, если в первый день печь прогрели слабее, чем нужно. Главное правило: между протопками давать печи прогореть, не догружать на горячее. Так краска проходит обжиг постепенно, и запах уходит. Если после нескольких коротких протопок запах всё ещё держится, имеет смысл связаться с нами и описать ситуацию.
Нужно ли потом дополнительно изолировать трубу или экраны на стене?
В готовой мобильной бане защита уже встроена. Разделка в стене это металлический лист с термоизоляцией под ним. Расстояние между трубой и деревом выдержано с запасом. Дополнительно изолировать трубу или ставить отдельные экраны не нужно, всё закладывается на этапе сборки бани на производстве.
Можно ли использовать шибер во время первой протопки?
Лучше не закрывать. На обжиге краски летучие компоненты должны полностью выходить через трубу наружу. Если прикрыть шибер на горячей печи, часть запаха пойдёт обратно в парилку. На первых 2-3 протопках шибер держим открытым, тяга работает на полную. Регулировкой шибера начинаем пользоваться уже на обычных топках, когда баню действительно нужно прогреть и удержать тепло.
