В мобильной бане дымоход можно вывести двумя способами: вверх через кровлю или вбок через стену. Привычный вариант, который чаще попадает в наши обзоры, это труба в крышу. Но эта баня из базовой комплектации собрана иначе: труба выходит через стену, а на фасаде её проход закрыт заводским экраном из нержавеющей стали. Разберём, как такой узел устроен внутри и снаружи и чем он отличается от привычного вывода в крышу.
Как труба идёт от печи к стене

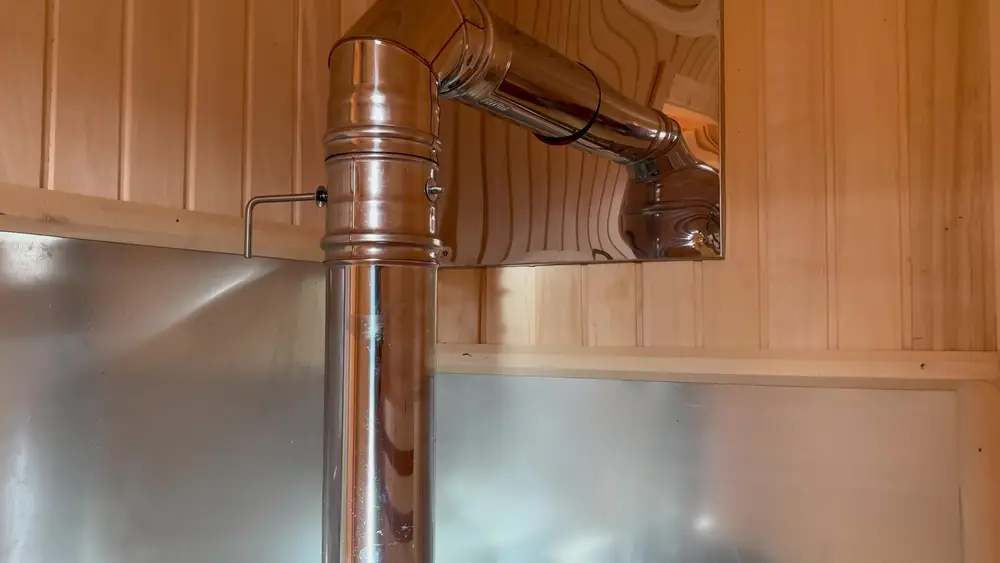

Начало пути у обоих вариантов одинаковое. От верхнего патрубка печи труба поднимается вертикально вверх, вдоль угла парной. Разница начинается выше: вместо того чтобы уйти дальше в потолок и в кровлю, труба упирается в колено и разворачивается на девяносто градусов в горизонт.
Дальше горизонтальный участок проходит сквозь стену насквозь. Место прохода закрыто листом нержавейки, поэтому дерево вокруг трубы не остаётся открытым ни изнутри, ни с улицы. Именно этот разворот и есть вся суть решения: точка выхода дыма переезжает с крыши на боковую стену парной.
Что видно снаружи

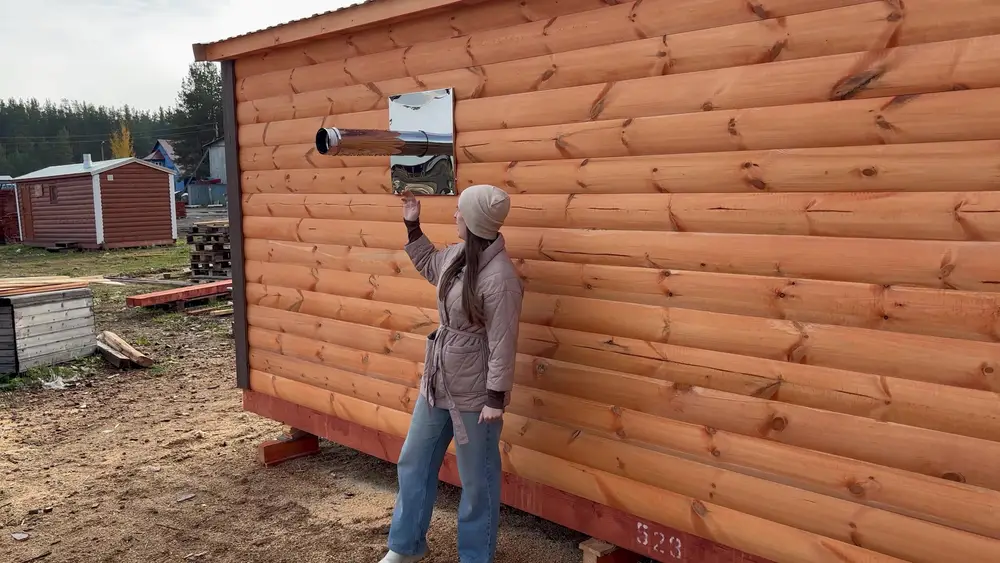

С улицы вывод читается сразу. Из стены под самым свесом крыши выходит патрубок, а вокруг него на брусе закреплён прямоугольный экран из полированной нержавеющей стали. Дальше дымоход продолжается уже снаружи бани.
Экраны здесь заводские, не самодельные: одинаковые листы стоят и в парной, и на фасаде. Вблизи это выглядит аккуратно, зеркальная нержавейка контрастирует с коричневым брусом и тёмно-коричневыми углами и наличниками.
Крыша остаётся сплошной

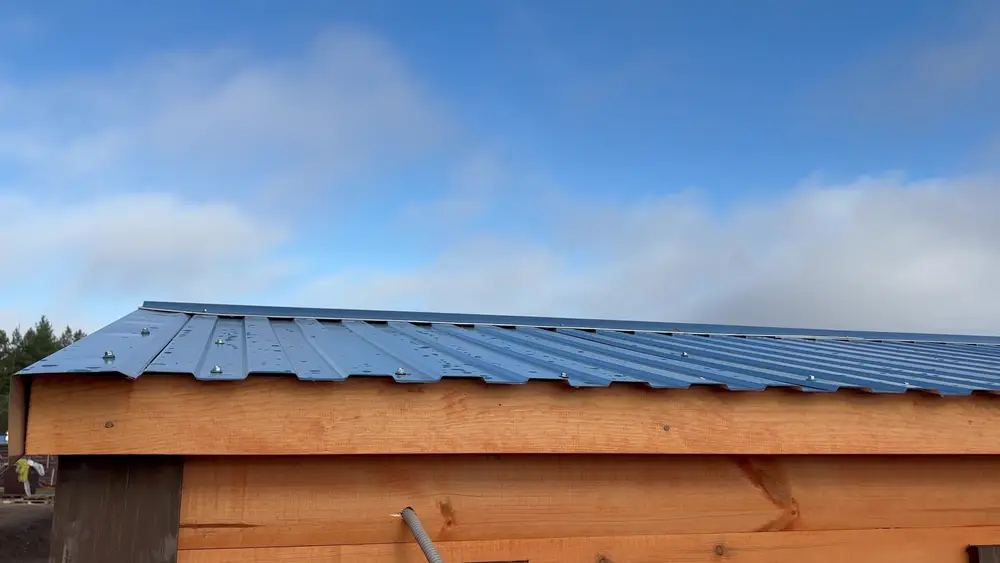

Главное следствие такого решения видно, если поднять голову. Кровля покрыта оцинкованным профнастилом с ветровыми планками, и прохода трубы в ней нет. Скат идёт цельным полотном от конька до свеса.
Когда труба идёт в крышу, узел прохода приходится делать в кровельном полотне. При выводе в стену этот узел переносится на стену из бруса, а профнастил остаётся нетронутым. Мы делаем оба варианта, и это вопрос не качества, а того, как заказчик хочет видеть свою баню: с трубой над крышей или с трубой сбоку.
Печь Ермак 12-Т и экраны в парной

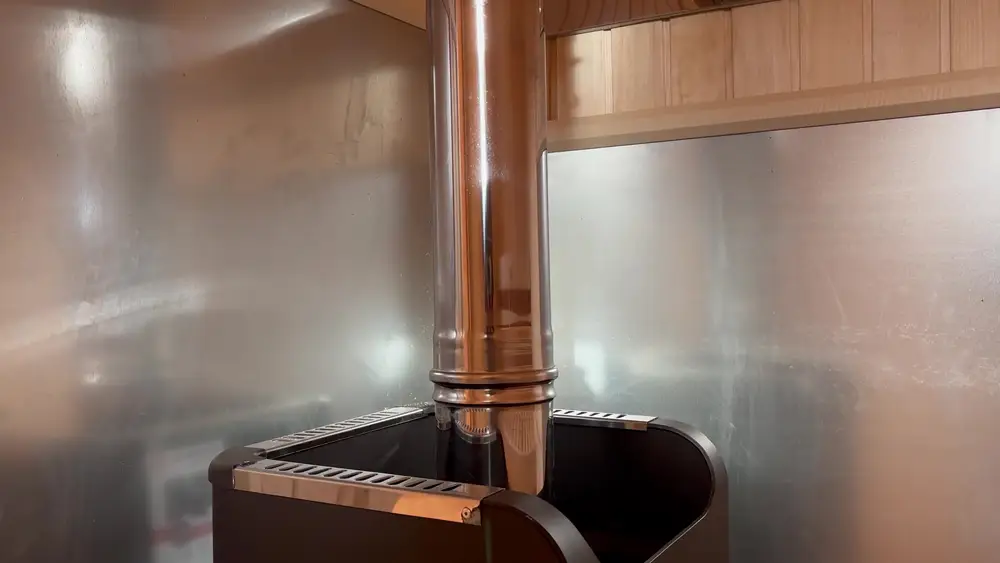

Печь в этой бане компактная, стоит в углу парной и почти не съедает пространство. Вокруг неё, на обеих смежных стенах, установлены заводские экраны из нержавейки: они отделяют раскалённый металл от вагонки.
Топка у Ермака вынесена в помывочное отделение: дрова подкладывают, не заходя в парную и не выпуская из неё жар. Там же выведен бак для горячей воды на 60 литров с двумя кранами. К бане идут 40 кг камней габбро-диабаз.
Парная и помывочная
Парное отделение имеет размеры 2,30 на 2,10, всё обшито вагонкой класса А. Полки сделаны шириной 50 и 40 см: за счёт этого само помещение парной получается просторнее, чем при широких лежанках. Окно в парную 40 на 60, светильник в углу.

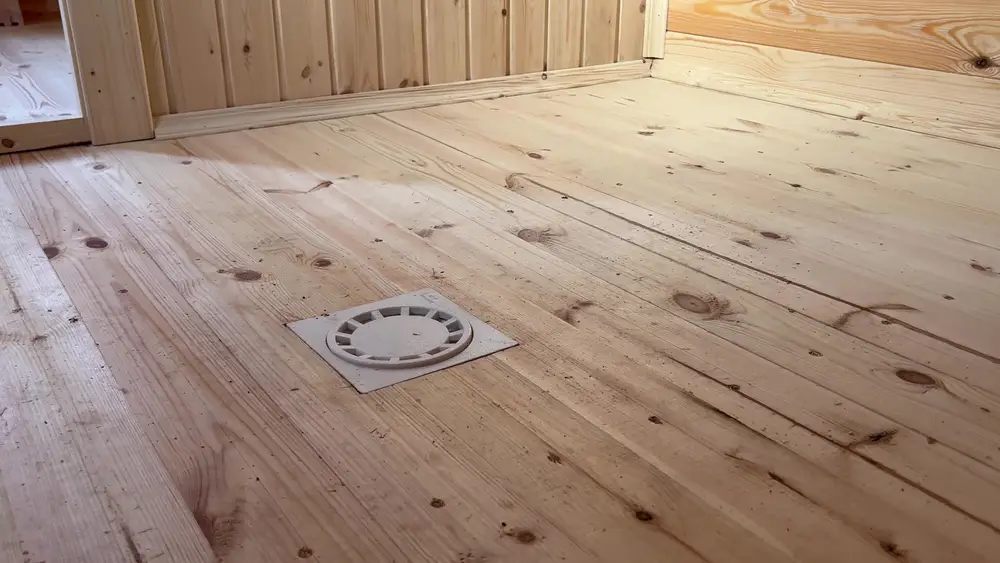

В помывочной слив расположен по центру помещения, вода уходит через решётку в полу.
Здесь же окно 60 на 60, круглый светильник и каркасные двери с деревянными ручками.
Комната отдыха

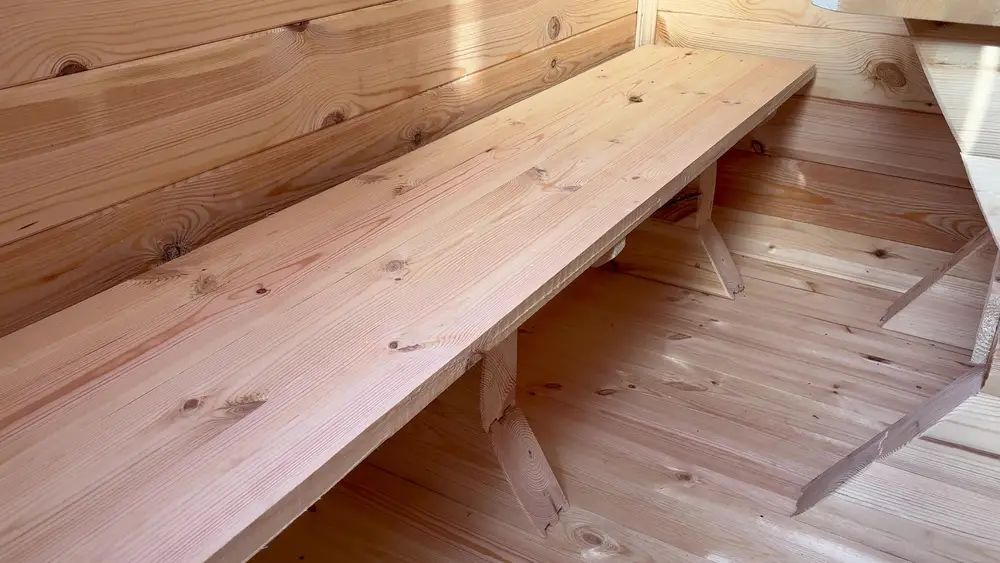

Комната отдыха размерами 1,90 на 2,30 занимает в этой бане заметную часть корпуса. Заказчики явно собирались проводить время большой компанией: внутри массивный стол, длинная лавка и короткая лавка.
Электрика убрана в кабель-канал: автомат на 16 ампер, двойная розетка, круглый светильник. За каркасной входной дверью стоит тройной выключатель, по одной клавише на каждое отделение. Окно двустворчатое, створки открываются по отдельности или вместе.
Из чего собран корпус
Баня сделана из бруса камерной сушки по типу блок-хаус 90 на 140. Основание собрано из бруса 100 на 150 и обработано маслом: так идёт в Базовой и «Комфорт», а огнебиозащита обвязки и лаг входит в «Максимум». Снаружи выведена влагозащищённая электрика, входная дверь каркасная, с деревянной ручкой.
Кому подойдёт вывод трубы в стену
Мы делаем оба варианта, и вывод в стену это штатное решение, а не переделка. Если вы хотите, чтобы кровля осталась цельной, а труба уходила вбок, просто скажите об этом при заказе: вариант вывода дымохода оговаривается заранее.
Сам монтаж дымохода и первый розжиг мы подробно разбирали в отдельном материале: установка трубы в бане и первая протопка.
